Độ bám dính của lớp phủ - Vậy tại sao nó lại bị bong lớp sau khi uốn- Suzhou Qingtian New Material Co., Ltd.

Độ bám dính của lớp phủ - Vậy tại sao nó lại bị bong lớp sau khi uốn

2026/06/01

Độ bám dính | Lớp phủ linh hoạt

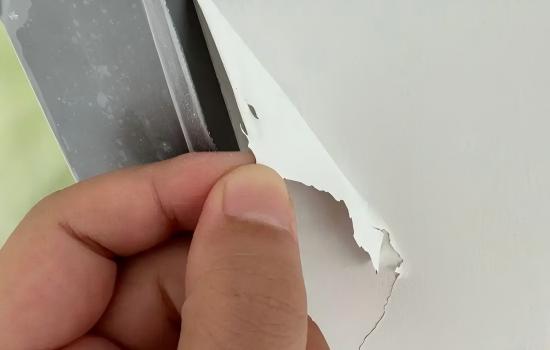

Trong các hệ thống phủ chất nền linh hoạt - da tổng hợp, bao bì linh hoạt, cuộn dây kim loại và màng điện tử - việc vượt qua thử nghiệm độ bám dính chỉ là một nửa câu chuyện. Việc uốn cong trong thực tế vẫn có thể gây ra hiện tượng tách lớp, nứt và bong tróc.

Thử nghiệm độ bám dính đo cường độ liên kết bề mặt ban đầu trong điều kiện tĩnh, không bị xáo trộn. Chúng không mô phỏng ứng suất uốn kéo dài, các chu kỳ biến dạng lặp đi lặp lại hoặc biến dạng khác biệt xảy ra giữa lớp phủ và chất nền trong quá trình sử dụng trong thế giới thực. Hiểu được khoảng cách giữa dữ liệu bám dính và độ bền linh hoạt là rất quan trọng đối với bất kỳ ai xây dựng lớp phủ cho chất nền linh hoạt.

Độ bám dính tĩnh và tính linh hoạt động - Hai đặc tính khác nhau

Kiểm tra độ bám dính cho bạn biết điều gì

Đạt kiểm tra cắt ngang - lớp phủ liên kết tốt
Giá trị kéo đáp ứng đặc điểm kỹ thuật
Bề mặt xuất hiện là bình thường
Không có khiếm khuyết có thể nhìn thấy tại thời điểm đo

Những điều họ không nói với bạn

Hành vi theo chu kỳ uốn lặp đi lặp lại
Khả năng tương thích biến dạng với chất nền
Phản ứng với ứng suất kéo/nén kéo dài
Khả năng chống mỏi lâu dài tại giao diện

Sáu nguyên nhân gốc rễ của sự phân tách sau uốn cong

Nguyên nhân 01

Uốn tạo ra căng thẳng liên tục

Khi vật liệu phủ bị uốn cong, bề mặt bên ngoài chịu lực căng trong khi bề mặt bên trong bị nén. Ứng suất cắt tập trung ở bề mặt tiếp xúc giữa lớp phủ và nền. Khi ứng suất này vượt quá khả năng liên kết giữa các bề mặt, quá trình phân tách sẽ bắt đầu - ngay cả khi độ bám dính ban đầu có thể chấp nhận được.

Nguyên nhân 02

Lớp phủ và chất nền có hành vi biến dạng khác nhau

Chất nền linh hoạt (TPU, PVC, màng PET, lá nhôm) có khả năng mở rộng cao. Lớp phủ cứng hoặc bán cứng không thể phù hợp với biến dạng này. Kết quả là lực căng không khớp sẽ tạo ra lực bong tróc tại bề mặt tiếp xúc trong mỗi chu kỳ uốn.

Nguyên nhân 03

Ứng suất dư bên trong được khuếch đại bằng cách uốn

Trong quá trình đóng rắn, lớp phủ phát triển ứng suất dư do bay hơi dung môi và co rút liên kết ngang. Những ứng suất này không thể nhìn thấy được trong thử nghiệm tĩnh nhưng được khuếch đại khi bị uốn - cung cấp thêm lực để bắt đầu quá trình phân tách.

Nguyên nhân 04

Các khuyết tật vi mô lan truyền dưới áp lực lặp đi lặp lại

Sự làm ướt bề mặt không hoàn hảo, các lỗ nhỏ hoặc các vùng giao diện không đồng đều gây ra sự mất bám dính không thể đo lường được trong một thử nghiệm đơn lẻ sẽ trở thành điểm bắt đầu vết nứt khi uốn theo chu kỳ. Mỗi chu kỳ linh hoạt sẽ dần dần mở rộng các khiếm khuyết này.

Nguyên nhân 05

Lão hóa môi trường làm suy yếu giao diện theo thời gian

Độ ẩm cao, chu kỳ nhiệt và tiếp xúc với tia cực tím làm suy giảm dần độ bền liên kết giữa các bề mặt. Lớp phủ duy trì được trong thử nghiệm ngày đầu tiên có thể mất đi độ bền bề mặt quan trọng sau nhiều tuần sử dụng - khiến nó dễ bị bong tróc trong quá trình sử dụng thông thường.

Nguyên nhân 06

Thử nghiệm ghi lại một khoảnh khắc, không phải tuổi thọ

Tại thời điểm thử nghiệm, lớp phủ chưa chịu ứng suất cơ học. Khiếm khuyết bên trong chưa mở rộng. Căng thẳng dư thừa chưa được giải phóng. Thời gian chịu tải cho thấy độ bền thực sự của bất kỳ hệ thống sơn nào.

Khung đánh giá đầy đủ hơn cho lớp phủ linh hoạt

Phương pháp kiểm tra	Nó đo lường những gì	Tại sao nó quan trọng
Kiểm tra uốn cong trục gá	Bán kính uốn tối thiểu mà không bị nứt	Mô phỏng trực tiếp các điều kiện linh hoạt trong thế giới thực
T-Peel / Lột 180°	Khả năng chống bong tróc dưới biến dạng	Định lượng sức mạnh bề mặt dưới áp lực của vỏ
Đạp xe nhiệt	Duy trì độ bám dính sau khi thay đổi nhiệt độ	Mô phỏng môi trường sử dụng ngoài trời hoặc công nghiệp
Mô-đun màng / Độ giãn dài	Tính linh hoạt và khả năng mở rộng của màng được xử lý	Dự đoán rủi ro không khớp CTE với chất nền
Kiểm tra uốn theo chu kỳ	Độ bám dính và tính toàn vẹn của màng sau khi uốn lặp đi lặp lại	Xác định các chế độ lỗi mỏi không thể nhìn thấy được trong các thử nghiệm tĩnh

Nguyên tắc thiết kế cho lớp phủ bề mặt linh hoạt

Độ bám dính và tính linh hoạt là hai đặc tính riêng biệt và bổ sung cho nhau. Công thức lớp phủ cho chất nền linh hoạt phải được thiết kế với độ giãn dài vừa đủ, mật độ liên kết ngang được kiểm soát và khả năng tương thích bề mặt để duy trì liên kết của nó thông qua việc uốn cong trong thế giới thực và chu kỳ môi trường - chứ không chỉ đáp ứng các thông số kỹ thuật thử nghiệm tĩnh tại điểm áp dụng.

Chìa khóa mang đi

Khi lớp phủ bong ra sau khi uốn mặc dù đã vượt qua các bài kiểm tra độ bám dính, lỗi này bắt nguồn từ sự không phù hợp giữa độ bền liên kết giữa các bề mặt và khả năng biến dạng. Việc giải quyết nó đòi hỏi phải đánh giá tính linh hoạt, ứng suất bên trong, khả năng tương thích của chất nền và độ ổn định bề mặt lâu dài - không chỉ là số lượng bám dính ban đầu. Vật liệu mới Tô Châu Qingtian cung cấp chất xúc tiến bám dính và hệ thống nhựa được tối ưu hóa cho các ứng dụng lớp phủ linh hoạt.
